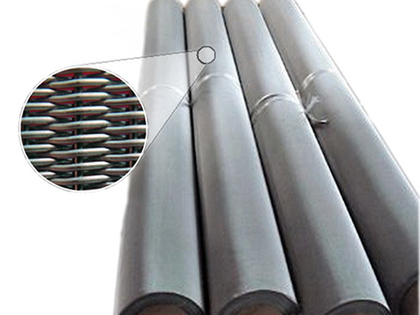

席型网学名密纹网,在长江的以南地区或国外也称为菏兰布。它是采用优质不锈钢丝编织而成。主要特点是经向、纬向丝径和密度有较大反差,因而网子厚度和过滤精度及使用寿命比方孔网有较明显的提高,它的过滤精度是方孔网布无法实现的。
材质:不锈钢丝为SUS302,304,304L,316,316L(根据现今编织技术的 不断提高又增加了纯镍丝、低碳钢丝等材质)
不锈钢席型网性能:耐酸,耐碱,耐高温,拉力和耐磨性强、具有过滤性能稳定、精细、精度高、富有特殊过滤性能.
编织:平纹编织不锈钢密纹网(平纹-密纹)、斜纹编织不锈钢密纹网(斜纹-密纹)、竹花编织不锈钢密纹网,反差编织不锈钢密纹网(也称反差席型网输送带)。
不锈钢席型网工艺:平纹的荷兰编织:和平纹编织类似是各行编织。不同的是这种编织网的经丝丝经比纬丝丝经粗。纬丝紧密靠拢形成锥形或者楔入形的开孔.
斜纹荷兰编织:这种金属丝布的编织技术融合了上述描述的荷兰编制和斜纹编制技术。较粗的经丝在较细的纬丝间穿叉交错。每根经丝在纬丝上下间穿梭。纬丝紧密靠拢形成锥形或者楔入形开孔.
不锈钢席型网用途:产品主要用于气体、液体过滤及其他介质分离;广泛用于精密压力过滤器、燃油过滤、真空过滤器、做滤芯原料、航天、炼油、医药、制糖、石油、化工、化纤、橡胶、车胎制造、冶金、食品、卫生科研等行业.
不锈钢平纹编织密纹网(席型网) 规格表: |
相当英制目数 经×纬 目/吋 | 金属丝直径 经×纬 mm | 孔径参考值 μm | 有效截面率 % | 单位面积网重 kg/m 2 | 网厚mm |
7×40 | 0.9×0.71 | 347 | 14.3 | 6.65 | 2.32 |
7×44 | 0.71×0.63 | 319 | 14.2 | 5.55 | 1.97 |
8×45 | 0.8×0.6 | 310 | 15.5 | 5.7 | 2.00 |
8.5×60 | 0.63×0.45 | 296 | 20.3 | 4.16 | 1.53 |
8×85 | 0.45×0.315 | 275 | 27.3 | 2.73 | 1.08 |
10×90 | 0.45×0.28 | 249 | 29.2 | 2.57 | 1.01 |
10×76 | 0.5×0.355 | 248 | 21.8 | 3.24 | 1.21 |
12×86 | 0.45×0.315 | 211 | 20.9 | 2.93 | 1.08 |
12×64 | 0.56×0.4 | 16.0 | 3.89 | 1.36 |
12.5×76 | 0.45×0.355 | 192 | 15.9 | 3.26 | 1.16 |
14×100 | 0.40×0.28 | 182 | 20.3 | 2.62 | 0.96 |
14×110 | 0.355×0.25 | 177 | 22.2 | 2.28 | 0.855 |
14×76 | 0.45×0.355 | 173 | 14.3 | 3.33 | 1.16 |
16×100 | 0.4×0.28 | 160 | 17.7 | 2.7 | 0.96 |
17×120 | 0.355×0.224 | 155 | 22.4 | 2.19 | 0.803 |
16×120 | 0.28×0.224 | 145 | 19.2 | 1.97 | 0.728 |
20×140 | 0.315×0.20 | 133 | 21.5 | 0.715 |
20×170 | 0.25×0.16 | 130 | 28.9 | 1.56 | 0.57 |
20×110 | 0.355×0.25 | 126 | 15.3 | 2.47 | 0.855 |
22×120 | 0.315×0.224 | 115 | 15.5 | 2.20 | 0.763 |
25×140 | 0.28×0.2 | 100 | 15.2 | 1.96 | 0.68 |
24×110 | 0.355×0.25 | 97 | 11.3 | 2.60 | 0.855 |
28×150 | 0.28×0.18 | 92 | 15.9 | 1.87 | 0.64 |
30×150 | 0.25×0.18 | 82 | 13.5 | 1.79 | 0.61 |
30×140 | 0.315×0.20 | 77 | 11.4 | 2.21 | 0.715 |
35×190 | 0.224×0.14 | 74 | 16.8 | 1.47 | 0.504 |
35×170 | 0.224×0.16 | 69 | 12.8 | 1.62 | 0.544 |
40×200 | 0.18×0.135 | 63 | 15.4 | 1.24 | 0.43 |
45×250 | 0.16×0.11 | 56 | 15.2 | 1.11 | 0.384 |
50×300 | 0.16×0.09 | 55 | 20.0 | 0.98 | 0.34 |
60×500 | 0.14×0.055 | 51 | 34.1 | 0.70 | 0.252 |
50×270 | 0.14×0.10 | 50 | 15.2 | 0.98 | 0.34 |
70×930 | 0.10×0.03 | 30 | 36.2 | 0.39 | 0.16 |
65×390 | 0.125×0.071 | 42 | 19.1 | 0.78 | 0.267 |
60×300 | 0.14×0.09 | 41 | 14.1 | 0.96 | 0.32 |
80×700 | 0.125×0.04 | 40 | 38.1 | 0.60 | 0.205 |
60×270 | 0.14×0.1 | 39 | 11.2 | 1.03 | 0.34 |
77×560 | 0.14×0.05 | 38 | 27.5 | 0.74 | 0.24 |
80×600 | 0.1×0.045 | 37 | 29.8 | 0.53 | 0.19 |
70×390 | 0.112×0.071 | 16.3 | 0.74 | 0.254 |
65×750 | 0.10×0.036 | 36 | 37.1 | 0.43 | 0.172 |
70×340 | 0.125×0.08 | 35 | 13.2 | 0.86 | 0.285 |
80×430 | 0.125×0.063 | 32 | 16.6 | 0.77 | 0.251 |
100×1200 | 0.063×0.023 | 23 | 37.6 | 0.27 | 0.109 |
118×750 | 0.063×0.036 | 21.5 | 0.38 | 0.135 |
不锈钢斜纹编织密纹网(席型网)规格表: |
相当英制目数 经×纬 目/吋 | 金属丝直径 经×纬 mm | 孔径参考值 μm | 有效截面率 % | 单位面积网重 kg/m 2 | 网厚mm |
20×270 | 0.25×0.2 | 119 | 17.6 | 3.14 | 0.65 |
20×200 | 0.355×0.28 | 118 | 12.1 | 4.58 | 0.915 |
24×300 | 0.28×0.18 | 110 | 19.6 | 3.01 | 0.64 |
20×150 | 0.45×0.355 | 101 | 7.5 | 6.02 | 1.16 |
30×340 | 0.28×0.16 | 89 | 17.9 | 2.84 | 0.60 |
30×270 | 0.28×0.20 | 77 | 11.2 | 3.41 | 0.68 |
40×540 | 0.18×0.10 | 70 | 23.5 | 1.73 | 0.38 |
40×430 | 0.18×0.125 | 63 | 15.4 | 2.09 | 0.43 |
50×600 | 0.125×0.09 | 51 | 17.2 | 1.47 | 0.305 |
50×500 | 0.14×0.11 | 47 | 12 | 1.83 | 0.364 |
65×600 | 0.14×0.09 | 36 | 1.59 | 0.32 |
70×600 | 0.14×0.09 | 31 | 10.1 | 1.61 |
78×760 | 0.112×0.071 | 13.5 | 1.25 | 0.254 |
78×680 | 0.112×0.08 | 29 | 10.3 | 1.37 | 0.272 |
80×680 | 0.112×0.08 | 28 | 9.8 | 1.38 |
90×850 | 0.10×0.063 | 26 | 12.7 | 1.12 | 0.226 |
90×760 | 0.10×0.071 | 24 | 9.6 | 1.23 | 0.242 |
100×850 | 0.10×0.063 | 22 | 10 | 1.14 | 0.226 |
130×1500 | 0.063×0.036 | 21 | 18.6 | 0.64 | 0.135 |
100×760 | 0.10×0.071 | 20 | 7.4 | 1.25 | 0.242 |
130×1200 | 0.071×0.045 | 18 | 12 | 0.80 | 0.161 |
130×1100 | 0.071×0.05 | 17 | 9.4 | 0.87 | 0.171 |
150×1400 | 0.063×0.04 | 15 | 11.4 | 0.71 | 0.143 |
160×1500 | 0.063×0.036 | 12.4 | 0.67 | 0.135 |
165×1500 | 0.063×0.036 | 14 | 11.4 |
174×1700 | 0.063×0.032 | 13 | 12.9 | 0.62 | 0.127 |
165×1400 | 0.063×0.04 | 8.8 | 0.73 | 0.143 |
174×1400 | 0.063×0.04 | 11 | 7.4 | 0.74 |
203×1600 | 0.05×0.032 | 10 | 9.3 | 0.58 | 0.114 |
216×1800 | 0.045×0.03 | 9.4 | 0.53 | 0.105 |
203×1500 | 0.056×0.036 | 9 | 6.2 | 0.67 | 0.128 |
250×1900 | 0.04×0.028 | 8 | 7.8 | 0.51 | 0.096 |
250×1600 | 0.05×0.032 | 3.8 | 0.63 | 0.114 |
285×2100 | 0.036×0.025 | 7 | 7.2 | 0.44 | 0.086 |
300×2100 | 0.036×0.025 | 6 | 6.0 |
317×2100 | 0.036×0.025 | 5 | 4.7 |
325×2300 | 0.036×0.024 | 4 | 4.2 |
363×2300 | 0.032×0.022 | 4.5 | 0.40 | 0.076 |
400×2700 | 0.028×0.02 | 4.7 | 0.36 | 0.068 |
500×3500 | 0.025×0.015 | 3 | 4.9 | 0.30 | 0.055 |
